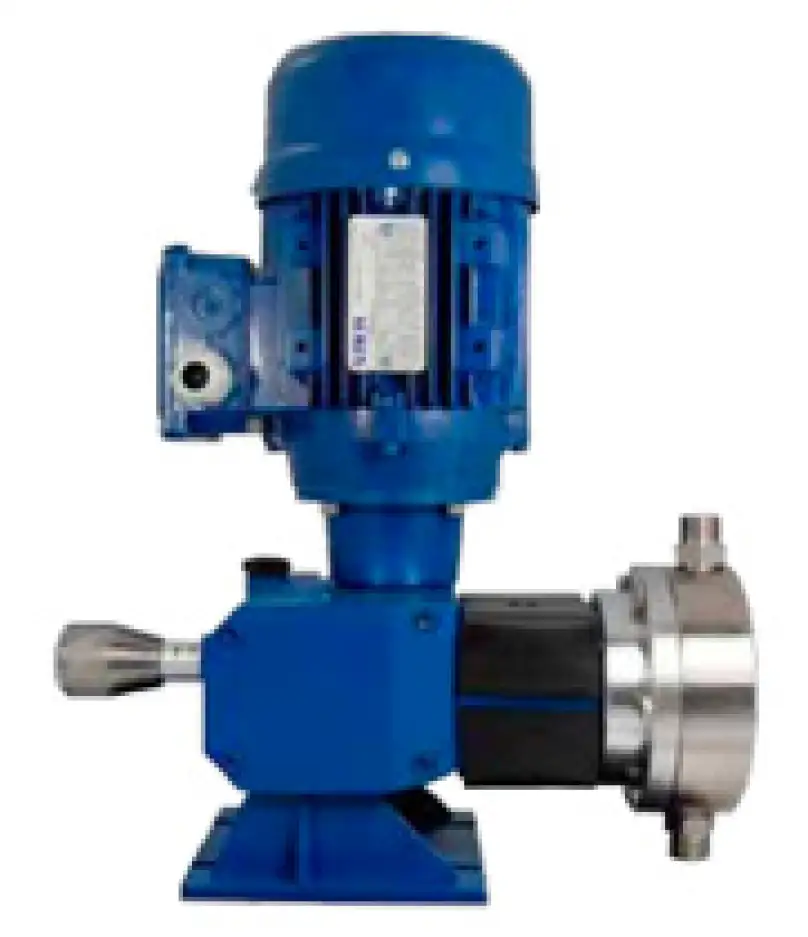

Pompy dozuj膮ce serii UGD zapewniaj膮 wysok膮 niezawodno艣膰 obs艂ugi i precyzji dozowania nawet w d艂ugim okresie eksploatacji. Prostota konstrukcji pozwala na konserwacj臋 nawet dla niedo艣wiadczonego personelu.
Pompy dozuj膮ce UGD to pompy mechaniczne typu membranowego, gdzie membrana po艂膮czona jest z nap臋dem poprzez wa艂ek. Powrót po skoku odbywa si臋 za pomoc膮 spr臋偶yny. Membrana jest odpowiednio wyprofilowana, aby reagowa膰 na zmiany skoku i tym samym, zmienia膰 nat臋偶enie przep艂ywu.
Silnik elektryczny nap臋dza membran臋 poprzez przek艂adni臋 艣limakow膮 i ko艂o 艣limakowe zainstalowane w obudowie. Ko艂o 艣limakowe zainstalowane jest od strony wa艂u nap臋dzaj膮cego, który popycha wa艂ek po艂膮czony z membran膮 poprzez krzywk臋. Powrót zapewnia spr臋偶yna umieszczona na wa艂ku, która w trakcie ruchu wymuszonego przez nap臋d ulega 艣ci艣ni臋ciu. Przek艂adnia zanurzona jest w oleju, a wa艂ki oparte s膮 na 艂o偶yskach kulkowych.
Obudowa pompy, w której umieszczona jest przek艂adnia wykonana jest z ci艣nieniowego odlewu aluminiowego i stanowi monoblok. Monoblokiem jest równie偶 艂膮cznik do g艂owicy i silnika.
G艂owica pompy mo偶e by膰 wykonana ze stali nierdzewnej 316 lub z PCV. Materia艂 membrany to guma z wk艂adk膮 z materia艂u, a od strony p艂ynu, pokrywana teflonem.
| DANE TECHNICZNE | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Typ | Skok t艂oka [mm] | 艢rednica membrany [mm] | Ilo艣膰 skok贸w / min | Wydajno艣膰 [l/h]. Ci艣nienie max [bar] 0 | Wydajno艣膰 [l/h].Ci艣nienie max [bar] 3 | Wydajno艣膰 [l/h].Ci艣nienie max [bar] 6 | Przy艂膮cza S.S. | Przy艂膮cza PVC | Silnik tr贸jfazowy [kW] |
| UGD | 10 | 100 | 120 | 400 | 360 | - | 戮GF | 戮GF | 0.37 4P |
| UGD | 10 | 100 | 60 | 210 | 180 | - | 戮GF | 戮GF | 0.37 4P |
| UGD | 10 | 75 | 120 | 200 | 185 | 180 | 陆GM | 陆GF | 0.25 4P |
| UGD | 10 | 75 | 40 | 65 | 62 | 60 | 陆GM | 陆GF | 0.18 6P |
| UGD | 10 | 75 | 60 | 100 | 85 | 80 | 陆GM | 陆GF | 0.25 4P |
| Tabela kod贸w konstrukcji materia艂owej pomp UGD | ||
|---|---|---|
| Cz臋艣膰 pompy | 01 | 03 |
| Gniazdo zaworu | 316 stal nierdz | PVC |
| G艂owica | 316 stal nierdz | PCV |
| Membrana | guma nitrylowa NBR lub Neopren/PTFE | guma nitrylowa NBR/PTFE |
| Uszczelnienie gniazda zaworu | PTFE | PTFE |
| Zaw贸r | 316 stal nierdz | Pyrex |
Pompy dozuj膮ce serii M
Pompy t艂okowe serii M wykonane s膮 w oparciu o t臋 sam膮 koncepcj臋 pomp t艂okowych co seria UG, zgodnie z regulacjami maszynowymi 89/392 / EEC i kolejnymi modyfikacjami.
